TDK作為全球知名的電子元器件制造商，其高壓陶瓷電容因優異的耐壓性能和穩定性，廣泛應用于工業電源、汽車電子、通信設備等領域。然而，TDK電容的命名規則較為復雜，本文將以實際型號為例，結合官方編碼邏輯，為您詳細解讀其命名方法。

一、TDK高壓陶瓷電容命名邏輯

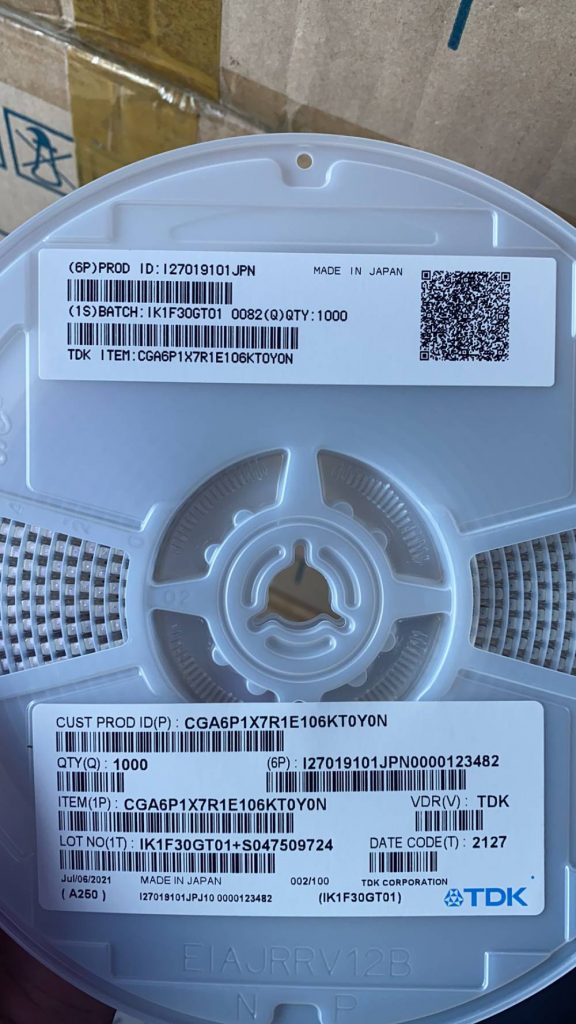

TDK高壓陶瓷電容的型號通常由12-15位字母數字組合構成，各段代碼分別對應產品核心參數。以典型型號 CGA9N3X7S2A106M230KB 為例，分解如下：

段落	代碼	含義	參數范圍/示例
1-3	CGA	系列標識	CGA（汽車級陶瓷電容）、CD（中高壓圓板型）
4	9	封裝尺寸	9=2220（2.2×2.0mm），其他常見尺寸：03(0201)、15(0402)、18(0603)
5	N	厚度代碼	N=2.3mm（與X7R/X7S材質標準一致）
6	3	電壓條件	3=1.5倍額定電壓試驗標準
7-9	X7S	材質代碼	X7R（-55℃~+125℃，±15%）、X7S（-55℃~+125℃，±22%）、C0G（超穩定級）
10-11	2A	額定電壓	2A=100V，其他常見電壓代碼：1C(16V)、1E(25V)、3A(1KV)
12-14	106	容量代碼	前兩位有效數字+第三位倍數（106=10×10^6 pF=10μF）
15	M	精度代碼	J=±5%、K=±10%、M=±20%（高壓電容常用M檔）
16-18	230	厚度復核	230=2.3mm（與第5段代碼N呼應）
19	K	包裝方式	K=8mm間距塑料卷帶，D=紙帶卷帶
20	B	特殊代碼	廠商內部管理符號（可忽略）

二、關鍵參數深度解析

1. 系列標識：應用場景決定選型

• CGA系列：專為汽車電子設計，符合AEC-Q200標準，耐溫范圍-55℃~+125℃，抗振動性能優異。
• CD系列：中高壓圓板型電容，如?CD12-E2GA222MYGS（400Vac耐壓），適用于工業電源濾波。

2. 材質代碼：溫度與精度的平衡

• X7R/X7S：主流高壓電容材質，X7R溫度系數±15%，X7S為±22%，均支持-55℃~+125℃寬溫。
• C0G（NP0）：超穩定級材質，溫度系數±30ppm/℃，但耐壓通常低于500V，適用于精密高頻電路。

3. 電壓代碼：安全余量設計

• 高壓電容電壓代碼：2A(100V)、2E(250V)、3A(1KV)、3D(2KV)。
• 選型建議：實際工作電壓應低于額定電壓的80%（如100V電容建議用于≤80V電路）。

4. 容量代碼：單位與倍率規則

• 規則：前三位數字中，前兩位為有效數字，第三位為倍率（如226=22×10^6 pF=22μF）。
• 特殊值：R50=0.5pF（R代表小數點），1R0=1.0pF。

三、高壓場景選型實戰指南

案例1：電動汽車OBC電源濾波

• 需求：耐壓500V以上，容量1μF，工作溫度-40℃~+125℃。
• 選型：CGA5L3X7R2A105K160AE
  • CGA：汽車級系列
  • 5L：1210封裝（3.2×2.5mm）
  • X7R：寬溫材質
  • 2A：100V額定電壓（需串聯使用以滿足500V耐壓）
  • 105：1μF容量

案例2：工業電源輸出濾波

• 需求：耐壓1KV，容量4.7μF，要求高可靠性。
• 選型：CGA9N3C0G3A475K230KB
  • CGA：工業級系列
  • 9N：2220封裝
  • C0G：超穩定材質（雖耐壓可達1KV，但容量通常較小）
  • 3A：1KV額定電壓
  • 475：4.7μF容量

四、選型避坑指南

1. 溫度特性驗證：X7R/X7S材質在高溫下容量衰減可達10%-20%，需通過規格書確認實際性能。
2. 電壓系數影響：額定電壓越低，實際容量受電壓影響越大（如6.3V電容在5V下容量可能下降5%）。
3. 封裝與厚度匹配：高壓電容通常體積較大，需確保PCB布局空間充足。
4. 替代料風險：不同廠商的X7R材質可能存在溫度特性差異，需實測驗證。

五、工具與資源推薦

1. TDK官網查詢：通過https://product.tdk.com/zh/search/capacitor輸入完整料號，可獲取詳細參數、曲線圖及替代料推薦。
2. 選型軟件：TDK提供在線選型工具（TDK Product Center），支持按參數篩選型號。
3. 技術文檔：下載《TDK MLCC應用指南》，深入了解高壓電容的可靠性設計。

掌握TDK高壓陶瓷電容的命名方法，不僅能快速定位產品參數，更能為電路設計、供應鏈管理及失效分析提供關鍵數據支撐。建議結合官方規格書與實際應用場景，建立企業內部的料號數據庫，以提升選型效率與產品質量。
