大家都知道，NTC熱敏電阻器是一種能通過1～10A強電流負溫度系數的熱敏元件。熱敏電阻器的常見特征是對溫度比較敏感，不同類型的條件下主要表現出不同的阻值。下面來看看熱敏電阻器的型號規格命名規范，及其熱敏電阻型號和性能參數怎么看。

熱敏電阻型號參數怎么看

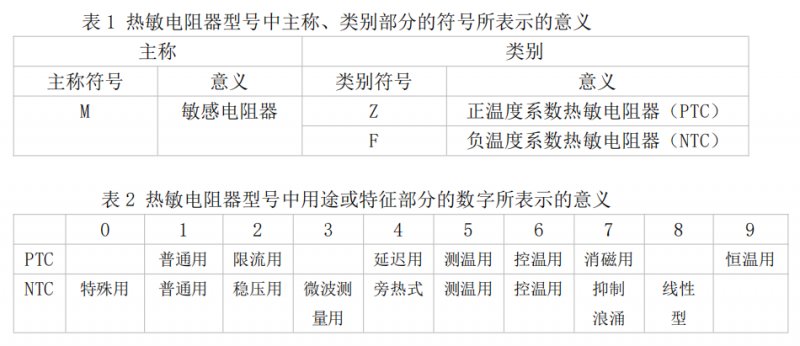

依據規范SJ1152-82《敏感元件型號命名方法》的相關規定，比較敏感電阻的產品規格由以下四部分構成。第一部分：主稱（用字母表示）；第二部分：類型（用字母表示）；第三部分：主要用途或特點（用英文字母或數字代表）；第四一部分：編號（用數字表示）。①主稱、類型部分標記及實際意義如表1所顯示。②主要用途或特點一部分用數字表示時，必須符合表2的相關規定；用字母表示時，必須符合表1—7的相關規定。③編號一部分用數字表示。

NTC熱敏電阻器孔徑在5～20mm間。其核心的性能參數如下所示：

零功率電阻值RT（Ω）

RT所指要求環境溫度T時，選用造成阻值轉變相較于總體數據誤差而言忽略不計的測量輸出功率測得的阻值

額定值零功率電阻值R25（Ω）

依據國家標準要求，額定值零功率電阻值是NTC熱敏電阻器在標準環境溫度25℃時測得的阻值R25，這一阻值便是NTC熱敏電阻器的標準阻值。一般常說NTC熱敏電阻器是多少電阻值，亦指該值。

熱穩態值(τ)

指熱敏電阻的傳熱系數。則在無功負荷狀況下，當工作溫度基因突變時，電阻器體溫度由初始值轉變到最后環境溫度之差63.2％所需的時間。

損耗指數（δ）

在指定工作溫度下，NTC熱敏電阻器損耗系數是電阻器中損耗的功率變化與電阻器體對應的氣溫變化之比率。

原材料常量（熱敏電阻指數值）B 值（K）

它是一個敘述熱敏電阻器原材料物理特征的參數，都是熱敏感度指標值，B值越多，表明熱敏電阻的敏感度越大。應特別注意的是，在具體工作的時候，B值并不是一個常量，反而是隨溫度的升高略微提升。

零輸出功率電阻溫度系數（αT）

在指定條件下，NTC熱敏電阻器零動功率電阻系數的相對性變化與造成該變動的氣溫變化值之比率。

最大功率Pn

在規定技術標準下，熱敏電阻長期性連續運行所容許耗費的輸出功率。在這里輸出功率下，電阻器體本身環境溫度不得超過其最大操作溫度。

最大操作溫度Tmax

在規定技術標準下，熱敏電阻可以長期連續運行所許可的最高溫。

精確測量輸出功率Pm

熱敏電阻器在規定工作溫度下，阻體受測量電流加溫所引起的電阻值轉變相較于總體數據誤差而言忽略不計時需耗費的輸出功率。

熱敏電阻溫度對照表
