文章來源：智成電子 人氣： 920 發表時間： 02-15

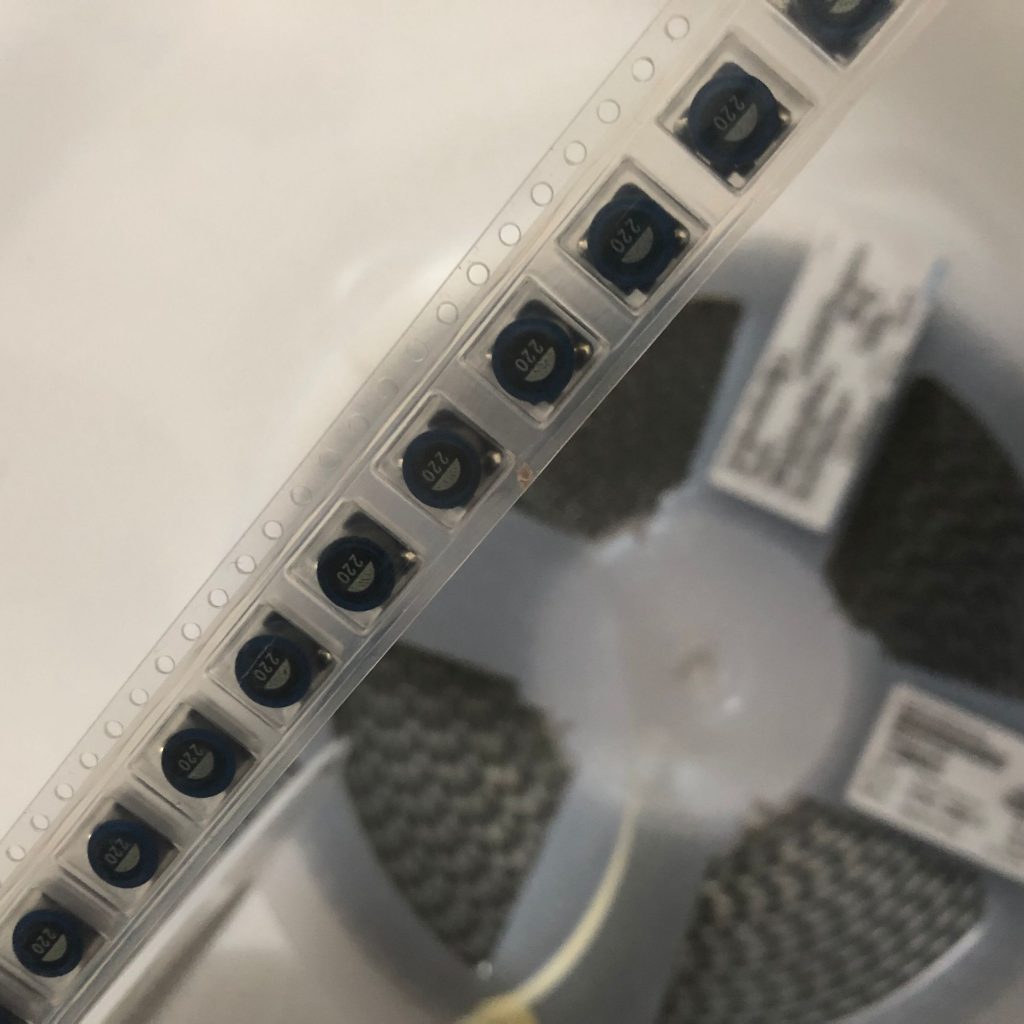

深圳智成代理TDK貼片繞線電感SLF7045T-220MR90-PF，TDK原廠訂貨交期預計12周左右，本公司長期備有現貨庫存，TDK貼片繞線電感是一款薄型的磁屏蔽型的電源電路用繞線型電感器，可以滿足多種用途。它的工作溫度范圍從-40℃至105℃，可以用在汽車、通信、音響、電源等設備，尤其適用于薄型電視、液晶顯示器、AV設備、游戲設備等各種電子儀器。
TDK貼片繞線電感SLF7045T-220MR90-PF詳細參數
| 長度(L) | 7.00mm ±0.20mm |
| 寬度(W) | 7.00mm ±0.20mm |
| 厚度 | 高低 | 4.50mm ±0.30mm |
| 推薦焊盤布局(A) | 1.50mm Nom. |
| 推薦焊盤布局(B) | 4.80mm Nom. |
| 推薦焊盤布局(C) | 2.20mm Nom. |
| 電感 | 22μH ±20% at 100kHz |
| 額定電流(基于L變化) [Typ.] | |
| 額定電流(基于L變化) [Max.] | 900mA (10% Down) |
| 額定電流(基于溫度上升) [Typ.] | 1.34A (20°C Rise) |
| 額定電流(基于溫度上升) [Max.] | |
| 直流電阻 [Typ.] | 61mΩ |
| 直流電阻 [Max.] | 73.2mΩ |
| 額定電壓 [Max.] | |
| 自我共振頻率 [Min.] | |
| 自我共振頻率 [Typ.] | |
| Q [Min.] | |
| Q [Typ.] |
| 使用溫度范圍(包括自我溫度上升) | -40～105°C |
| 焊接方法 | 回流烙鐵焊接 |
| AEC-Q200 | NO |
| 包裝形式 | 塑封編帶 (330mm卷筒) |
| 包裝個數 | 1000pcs |
| 重量 | 0.6g |
